光伏支架图解

字号+ 作者:admin 来源:未知 2017-10-23 20:40 我要评论( )

1、坡屋面光伏系 根据坡屋面下部结构不同,为坡屋面光伏系 统开发的独特配件,应满足您的要求。 坡屋面光伏系统支架特点: 1、适合瓦屋面不同厚度可调配件灵活满足客户应用。 2、连接板等配件多孔设计灵活有效实现位置调整。 3、不破坏屋面自防水系统。 型钢

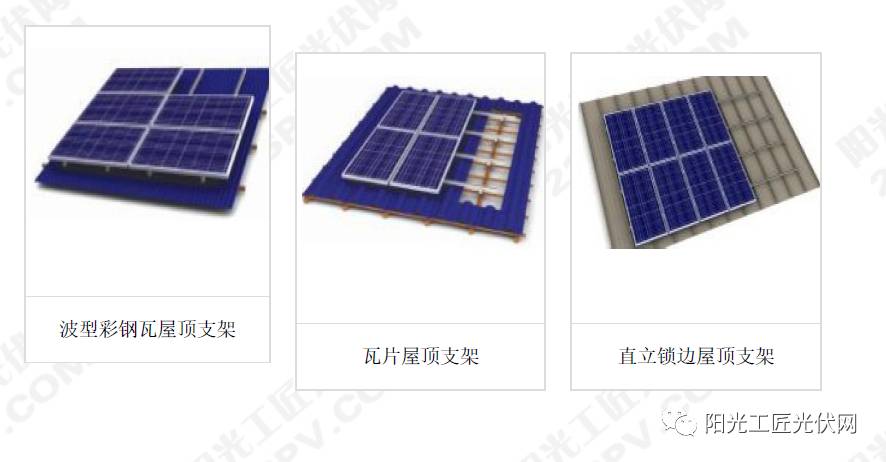

1、坡屋面光伏系


根据坡屋面下部结构不同,为坡屋面光伏系 统开发的独特配件,应满足您的要求。

坡屋面光伏系统支架特点:

1、适合瓦屋面不同厚度可调配件灵活满足客户应用。


2、连接板等配件多孔设计灵活有效实现位置调整。


3、不破坏屋面自防水系统。

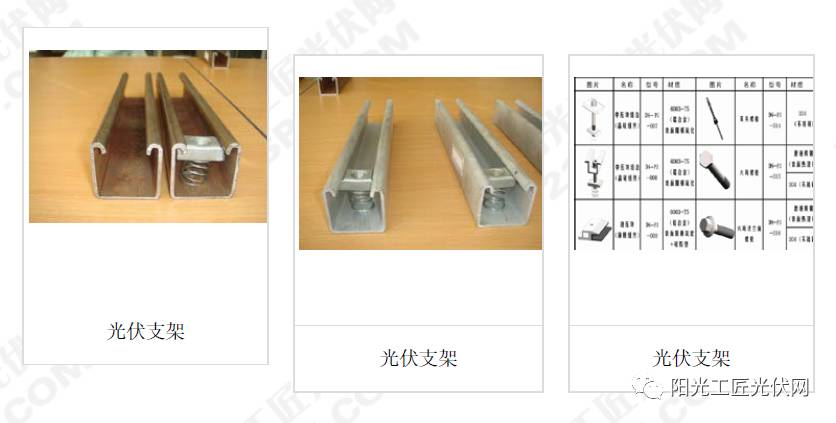

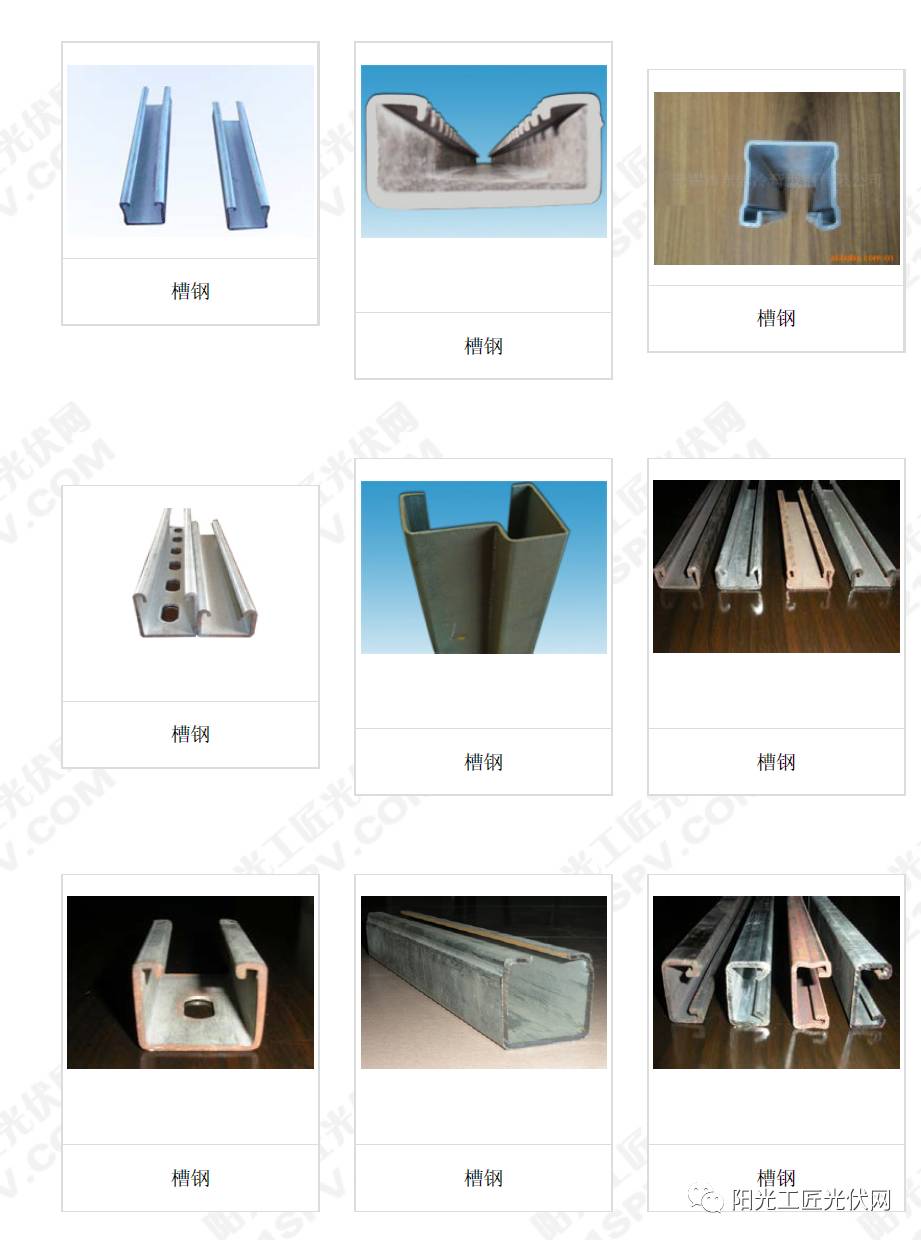

型钢导轨1           导轨连接件



 波板夹           塑翼母


 边压块          中压块



 型钢边盖



2、平屋面光伏系统







常见平屋面形式为:混凝土平屋面、彩钢板平屋面、钢结构平屋 面、球节点屋面等。

平屋面光伏系统支架特点:

1.大规模整齐铺设。


2.多样化的稳固牢靠的与基础连接方式。


3.可根据客户不同需求开发独特配件满足要求



 型钢导轨1          型钢导轨2



 连接件          连接底座



 导轨连接件          塑翼母



 连接件          边压块



 中压块          型钢边盖



3、大型地面光伏系统




常见大型底面光伏系统一般采用混凝土条形(块状)基础形式(特殊
地基情况需要咨询专业的基础设计工程师)。

大型地面光伏系统支架特点:

1、快速安装配合大型地面光伏系统电站施工进度。
2、灵活多变的调节形式满足施工现场复杂多变要求。
3、精简配件数量方便现场工人识别安装。





 型钢导轨1          导轨连接件



 连接件          塑翼母



 边压块          中压块



 型钢边盖



4、立柱式光伏系统


为了满足较大规格电池组件的安装要求,并且可以在风速较大的地区使用,我们设计了一种地面加强结构,该支架系统可以根据需要调节水平角度,安装该系统时,不需要进行现场施焊,按照我们提供的装配图纸,将螺栓安放在相应的螺栓孔当中,就可以完全安装。









  超重型钢导轨1          型钢导轨



导轨连接件           连接件



塑翼母           边压块



中压块          型钢边盖
