组件定义



1、具有封装及内部联结

2、能单独提供直流电输出

3、具有最小不可分割的光伏电池组合装置



为什么要制造组件，电池片不可以直接用吗？


1、电极暴露在空气中，极容易氧化

2、单个晶硅电池片功率偏低，电压仅有0.5v左右

3、厚度太薄，容易折断，不易搬运

4、耐候性较差，电池片衰减较快



组件分类



     1、按太阳能电池片类型分类

           晶体硅(单、多晶硅)太阳能光伏组件

           非晶硅薄膜太阳能光伏组件

           砷化镓光伏组件等；



      2、按封装材料和工艺分类

            环氧树脂封装电池板

            层压封装电池组件



      3、按用途的不同分类

            普通型太阳能光伏组件

            建材型太阳能光伏组件。



         其中建材型太阳能光伏组件又分为单面玻璃透光型光伏组件、双面夹胶玻璃光伏组件和双面中空玻璃光伏组件。

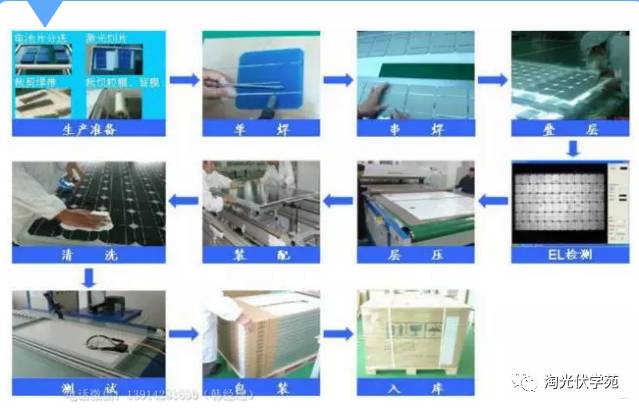

组件工艺生产流程



组件常见问题

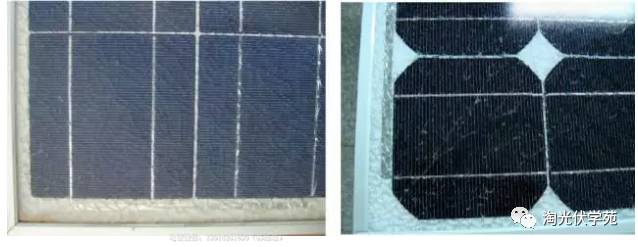

1、 组件表面脏

2、电池片有色差

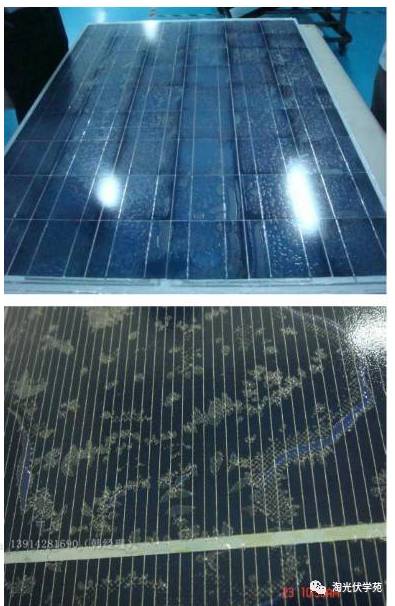

3.组件有气泡、EVA有脱层现象

3、        组件碎裂

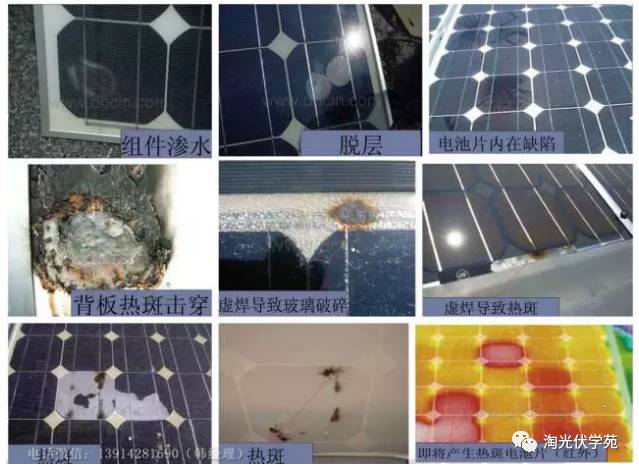

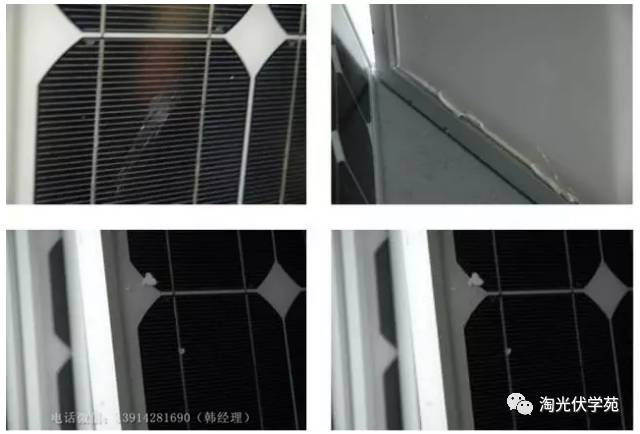

4、        其他质量问题

【网状隐裂原因】



1.电池片在焊接或搬运过程中受外力造成.

2.电池片在低温下没有经过预热在短时间内突然受到高温后出现膨胀造成隐裂现象

　　

组件影响：

1.网状隐裂会影响组件功率衰减.

2.网状隐裂长时间出现碎片，出现热斑等直接影响组件性能

　　

预防措施：

1.在生产过程中避免电池片过于受到外力碰撞.

2.在焊接过程中电池片要提前保温（手焊）烙铁温度要符合要求.

3.EL测试要严格要求检验。



【EVA脱层原因】



1.交联度不合格.（如层压机温度低，层压时间短等）造成

2.EVA、玻璃、背板等原材料表面有异物造成.

3.EVA原材料成分（例如乙烯和醋酸乙烯）不均导致不能在正常温度下溶解造成脱层

4. 助焊剂用量过多，在外界长时间遇到高温出现延主栅线脱层



组件影响：

1.脱层面积较小时影响组件大功率失效。当脱层面积较大时直接导致组件失效报废



预防措施：

1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验,并将交联度控制在85%±5%内。

2.加强原材料供应商的改善及原材检验.

3. 加强制程过程中成品外观检验

4.严格控制助焊剂用量，尽量不超过主栅线两侧0.3mm



【硅胶不良导致分层&电池片交叉隐裂纹原因】



1.交联度不合格.（如层压机温度低，层压时间短等）造成

2.EVA、玻璃、背板等原材料表面有异物造成.

3.边框打胶有缝隙，雨水进入缝隙内后组件长时间工作中发热导致组件边缘脱层

4.电池片或组件受外力造成隐裂



组件影响：

1.分层会导致组件内部进水使组件内部短路造成组件报废

2.交叉隐裂会造成纹碎片使电池失效，组件功率衰减直接影响组件性能



预防措施：

1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验。

2.加强原材料供应商的改善及原材检验.

3. 加强制程过程中成品外观检验

4.总装打胶严格要求操作手法，硅胶需要完全密封

5. 抬放组件时避免受外力碰撞。



【组件烧坏原因】



1.汇流条与焊带接触面积较小或虚焊出现电阻加大发热造成组件烧毁



组件影响：

1.短时间内对组件无影响，组件在外界发电系统上长时间工作会被烧坏最终导致报废



预防措施：

1.在汇流条焊接和组件修复工序需要严格按照作业指导书要求进行焊接，避免在焊接过程中出现焊接面积过小.

2.焊接完成后需要目视一下是否焊接ok.

3.严格控制焊接烙铁问题在管控范围内(375±15)和焊接时间2-3s。



【组件接线盒起火原因】

1.引线在卡槽内没有被卡紧出现打火起火.

2.引线和接线盒焊点焊接面积过小出现电阻过大造成着火.

3.引线过长接触接线盒塑胶件长时间受热会造成起火



组件影响：

1.起火直接造成组件报废，严重可能一起火灾.

　　

预防措施：

1.严格按照sop作业将引出线完全插入卡槽内

2.引出线和接线盒焊点焊接面积至少大于20平方毫米.

3.严格控制引出线长度符合图纸要求，按照sop作业.避免引出线接触接线盒塑胶件.



【电池裂片原因】



1.焊接过程中操作不当造成裂片

2.人员抬放时手法不正确造成组件裂片

3.层压机故障出现组件类片

组件影响：

1.裂片部分失效影响组件功率衰减,

2.单片电池片功率衰减或完全失效影响组件功率衰减

　　

预防措施：

1.汇流条焊接和返工区域严格按照sop手法进行操作

2.人员抬放组件时严格按照工艺要求手法进行抬放组件.

3.确保层压机定期的保养.每做过设备的配件更换都要严格做好首件确认ok后在生产.

4.EL测试严格把关检验,禁止不良漏失。



【电池助焊剂用量过多原因】



1.焊接机调整助焊剂喷射量过大造成

2.人员在返修时涂抹助焊剂过多导致

　　

组件影响：

1.影响组件主栅线位置EVA脱层,

2.组件在发电系统上长时间后出现闪电纹黑斑，影响组件功率衰减使组件寿命减少或造成报废

　　

预防措施：

1.调整焊接机助焊剂喷射量.定时检查.

2.返修区域在更换电池片时请使用指定的助焊笔,禁止用大头毛刷涂抹助焊剂。



【虚焊、过焊原因】



1.焊接温度过多或助焊剂涂抹过少或速度过快会导致虚焊

2.焊接温度过高或焊接时间过长会导致过焊现象.



组件影响：

1.虚焊在短时间出现焊带与电池片脱层，影响组件功率衰减或失效,

2.过焊导致电池片内部电极被损坏，直接影响组件功率衰减降低组件寿命或造成报废



预防措施：

1. 确保焊接机温度、助焊剂喷射量和焊接时间的参数设定. 并要定期检查,



2.返修区域要确保烙铁的温度、焊接时间和使用正确的助焊笔涂抹助焊剂.

3.加强EL检验力度，避免不良漏失下一工序.



【焊带偏移或焊接后翘曲破片原因】



1.焊接机定位出现异常会造成焊带偏移现象

2.电池片原材主栅线偏移会造成焊接后焊带与主栅线偏移

3.温度过高焊带弯曲硬度过大导致焊接完后电池片弯曲组件影响：

1.偏移会导致焊带与电池面积接触减少，出现脱层或影响功率衰减

2.过焊导致电池片内部电极被损坏，直接影响组件功率衰减降低组件寿命或造成报废

3.焊接后弯曲造成电池片碎片

　　预防措施：

1.定期检查焊接机的定位系统.

2.加强电池片和焊带原材料的来料检验,
